Dioda Zener

[Menuju Akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

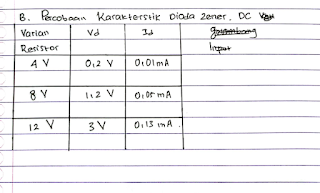

   a) Jurnal

   b) Hardware dan Prosedur

   c) Rangkaian Simulasi dan Prinsip Kerja

   d) Analisa

   e) Video Demo

   f) Download File

    a) Jurnal[kembali]

    b) Hardware dan Prosedur [kembali]

A.Hardware

• Diode



• Battery

• Resistor


B.Prosedur

4.2  Diode Zener

a.      Susun Rangkaian sesuai Gambar

b.     Hubungkan dioda, resistor dan potensiometer

c.      Gunakan DC power supply

d.     Aktifkan power supply dan ukur nilai arus dan tegangannya

e.      Ulangi percobaan dengan nilai potensiometer yang berbeda

    c) Rangkaian Simulasi dan Prinsip Kerja [kembali]

• Dioda Zener

Dioda Zener dirancang untuk bekerja pada tegangan balik (reverse bias) di mana dioda biasa tidak akanmengalirkan arus. Namun, ketika tegangan balik mencapai tegangan yang disebut "tegangan Zener" (biasanya tertera pada spesifikasi dioda), dioda Zener akan mulai menghantarkan arus dengan stabil pada tegangan tersebut.Dioda Zener sering digunakan untuk regulasi tegangan, di mana tegangan di sekitarnya dijaga tetap pada tegangan Zener walaupun ada variasi pada tegangan input atau beban.

    d) Analisa [kembali]

1. Analisa Pengaruh Tegangan Input terhadap tegangan dan arus pada rangkaian forward bias?

    untuk rangkaian forward bias ketika tegangan input yang tinggi mengakibatkan arus yang melalui dioda lebih besar, namun tegangan pada dioda akan tetap konstan dekat dengan tegangan ambang.

2. Analisa Pengaruh Tegangan Input terhadap tegangan dan arus pada rangkaian reverse bias?

    Pada rangkaian reverse bias, arus yang mengalir pada dioda sangat kecil.

3.Analisa Prinsip kerja dioda zener?

    prinsip kerja dioda zener adalah arus mengalirkan listrik ke arah yang berlawanan jika tegangan yang diberikan melebihi batas.

4. Analisa gelombang output pada rangkaian Half  Bridge?

1.  Pada Anoda akan membuat forward bias sehingga akan menghasilkan arus dan untuk bagian katodanya menghasilkan reverse bias sehingga tidak akan menghasilkan arus listrik, akan terbentuk gelombang setengah

    e) Video Demo [kembali]

Diode Zener

    f) Download File [kembali]

Download Proteus Rangkaian Simulasi[DOWNLOAD]

Datasheet Resistor Klik Disini

Datasheet Dioda Klik Disini
