Half-Subtractor

-


 1. Pendahuluan[kembali]

Dalam sistem digital, rangkaian aritmatika dasar seperti half-adder dan half-subtractor memiliki peranan penting dalam operasi penjumlahan dan pengurangan bilangan biner. Kedua rangkaian ini memiliki kemiripan dalam struktur logika, terutama pada output hasil utama, yaitu SUM untuk half-adder dan DIFFERENCE untuk half-subtractor, yang keduanya dihasilkan menggunakan gerbang EX-OR. Meskipun demikian, terdapat perbedaan pada cara menghasilkan output CARRY pada half-adder dan BORROW pada half-subtractor. Pada half-subtractor, output BORROW dapat diimplementasikan menggunakan gerbang AND dengan syarat input A (minuend) dikomplementasikan terlebih dahulu. Hal ini menunjukkan bahwa, meskipun fungsinya berbeda, ekspresi logika dari kedua rangkaian ini memiliki hubungan yang erat. Dengan memperhatikan diagram logika half-adder (Gambar 7.5) dan half-subtractor (Gambar 7.13), kemiripan struktur dan cara kerja keduanya menjadi lebih jelas dan dapat dianalisis lebih lanjut.









 2. Tujuan [kembali]

  1. Mempelajari tentang bagaimana materi half subtraction bekerja
  2. Mampu mengaplikasikan half subtraction dalam rangkaian logik
  3. Mampu membuat rangkaian half subtraction menggunakan gerbang logika dasar

 3. Alat dan Bahan [kembali]

1. Gerbang AND
Jenis pertama adalah gerbang AND. Gerbang AND ini memerlukan dua atau lebih input untuk menghasilkan satu output. Jika semua atau salah satu inputnya merupakan bilangan biner 0, maka outputnya akan menjadi 0. Sedangkan jika semua input adalah bilangan biner 1, maka outputnya akan menjadi 1.

2. Gerbang XOR
Jenis berikutnya adalah gerbang XOR. Gerbang XOR ini memerlukan dua input untuk menghasilkan satu output. Jika input berbeda (misalkan: input A=1, input B=0) maka output yang dihasilkan adalah bilangan biner 1. Sedangkan jika input adalah sama maka akan menghasilkan output dengan bilangan biner 0.

3. NOT
Jenis berikutnya adalah gerbang NOT. Gerbang NOT ini berfungsi sebagai pembalik keadaan. Jika input bernilai 1 maka outputnya akan bernilai 0 dan begitu juga sebaliknya.

 4. Dasar Teori [kembali]

Half subtractor adalah sebuah kombinasi sirkuit yang biasa digunakan untuk mengurangkan 1 digit binary dengan 1 digit yang lainnya untuk memproduksi DIFFERENCE output dan sebuah BORROW output

Aljabar boolean half subtractor

Tabel kebenaran dari half subtractor

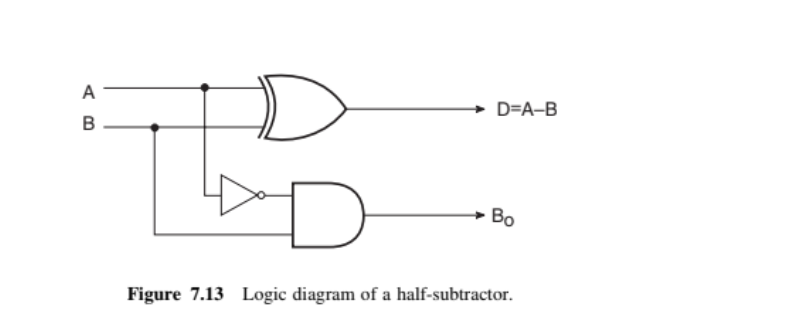

Diagram logika half subtractor



Problems

Problems 1:

Jawab:


Problems 2:


Jawab:

Soal 1

Half-subtractor digunakan untuk melakukan operasi:
A. Perkalian dua bit
B. Penjumlahan dua bit
C. Pengurangan dua bit tanpa mempertimbangkan pin borrow sebelumnya
D. Pembagian dua bit

Jawaban: C

Soal 2

Tabel kebenaran dari half-subtractor menunjukkan bahwa ketika A = 0 dan B = 1, maka output difference (D) dan borrow (Bo) adalah:
A. D = 1, Bo = 0
B. D = 1, Bo = 1
C. D = 0, Bo = 1
D. D = 0, Bo = 0

Jawaban: B

Soal 3

Rangkaian logika dari output Borrow (Bo) pada half-subtractor adalah:
A. A AND B
B. NOT A AND B
C. A OR NOT B
D. A XOR B

Jawaban: B










 5. Percobaan [kembali]


    a) Prosedur[kembali]

  • Buka proteus
  • Buka sinematic captures
  • Buka library dan pilih komponen yang sesuai
  • Pilih terminal yang di perlukan
  • Rangkai komponen sehingga membentuk rangkaian
  • Tambahkan Voltmeter untuk mengukur tegangan poda resistor dan transistor
  • Klik tombol Play dan jalankan simulasinya


    b) Rangkaian Simulasi dan Prinsip Kerja [kembali]



Uploading: 10505 of 10505 bytes uploaded.

Prinsip kerja half subtraction adalah melakukan operasi pengurangan dua bit biner, yaitu bit minuend (A) dan bit subtrahend (B), tanpa mempertimbangkan peminjaman (borrow) dari bit sebelumnya. Rangkaian ini menghasilkan dua output, yaitu Difference (selisih) dan Borrow (peminjaman). Output Difference diperoleh menggunakan gerbang logika EX-OR antara A dan B (A ⊕ B), sedangkan output Borrow dihasilkan dari gerbang AND antara komplemen A dan B (¬A · B). Output Borrow menunjukkan bahwa peminjaman diperlukan jika bit yang dikurangkan (A) lebih kecil dari bit yang mengurangkan (B).
