Jembatan Wheatstone

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

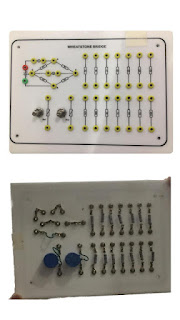

2. Hardware

3. Rangkaian Simulasi Dan Prinsip Kerja

4. Video Demo

5. Kondisi

6. Video Penjelasan

7. Download File

 1. Prosedur[kembali]

1.Penggunaan Jembatan Wheatstone

a.       Hubungkan power supply 5V ke terminal input pada jembatan wheatstone

b.       Hubungkan Amperemeter pada rangkaian sebesar 0-100mA

c.       Hubungkan Voltmeter pada rangkaian dengan multimeter

d.       Hubungkan R1 sebesar 100Ω dan R3 sebesar 220Ω pada jembatan wheatstone

e.       Hubungkan masing-masing R2 ke Rv2 dan R4 ke Rv1 pada Potensiometer

f.       Hidupkan power supply, atur nilai resistansi pada R4 hingga nilai tegangan menunjukkan           angka 0 pada multimeter

g.      Catat nilai arus yang tertera pada Amperemeter, kemudian matikan power supply

h.      Ukur nilai resistansi R4 dan R2 pada potensiometer menggunakan multimeter                     kemudian catat nilainya pada jurnal praktikum

 2. Hardware [kembali]

 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

Prinsip Kerja: Prinsip kerja jembatan hambatan ini adalah defleksi nol. Jika perbandingan hambatan pada kedua lengan sama, maka tidak ada arus yang mengalir melalui galvanometer. Hal ini ditandai dengan defleksi nol pada galvanometer. jika (Rv1*R1 = R3*Rv2) maka arus pada galvanomeneter = 0. Oleh karena itu kita dapat mencari nilai resistansi pada Rv1 hanya dengan mengetahui 3 hambatan lainnya (Rv1 = R3*Rv2 / R1 )

 4. Video Demo [kembali]

 5. Kondisi [kembali]

Pengukuran potensiometer menggunakan Jembatan Wheatstone

 6. Video Penjelasan [kembali]

 7. Download File [kembali]

file rangkaian [download]

file video  [download]

file html   [download]
